品名：三菱可编程控制器(PLC)
型号：FX1S系列小规模控制基本机型
电压： AC 220V/DC 24V
基本单元：10/14/20/30点
品牌：三菱电机
- 概要
- 特点

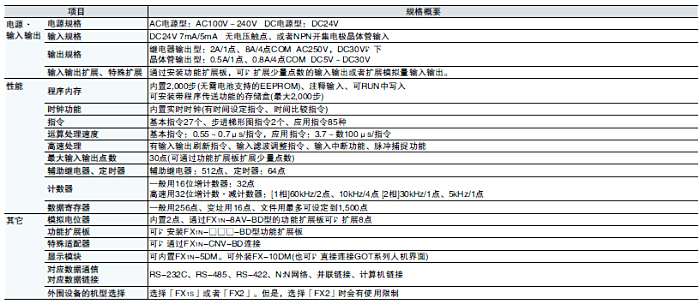

- 规格

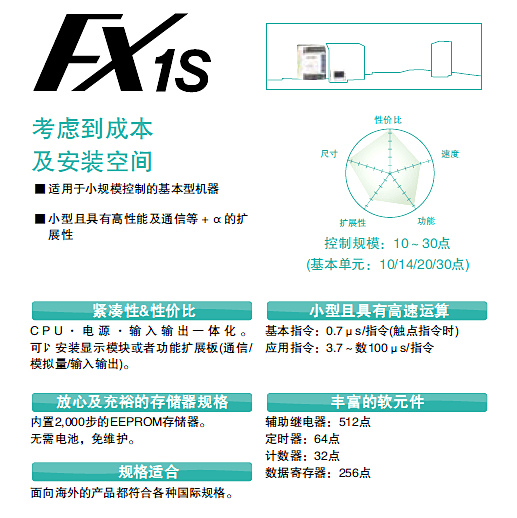

FX1S系列三菱PLC：
FX1S系列PLC把优良的特点融合进一个很小的控制器中。FX1S适用于小规模控制场合，它是希望低成本的用户在有限的I/0范围内寻求功能强大的控制的首选目标。FX1S提供多达30个I/O，并且能通过串行通信传输数据，所以它能用在常用的紧凑型PLC不能应用的地方。
FX1S体积虽小，但功能强大：
●主机点数 10/14/20 /30点，分为晶体管输出/继电器输出，交流电源/直流电源。
● 2000步存储容量，是以前的FX0S的2.5倍
●定位和脉冲输出功能
一个FX1S三菱PLC单元中每相能同时输出2点100KHz脉冲。PLC配备有7条特殊的定位指令，包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。
●通过扩展板连接显示模块或模拟量，扩展输入输出点数
可以使用扩展板增加模拟电位器，输入输出点数增加。并且能安装显示模块FX1N-5DM，能监控和编辑定时器、计数器和数据寄存器。还能通过FX1N-2AD-BD，FX1N-1DA-BD实现模拟量输入，输出。
●网络和数据通信功能
通过连接扩展板或特殊适配器能实现多种通信和数据链接，比如RS485，422，232 。
FX1S系列主单元:
FX1S-30MR-001 继电器型、16点输入/14点输出、交流电
FX1S-20MR-001 继电器型、12点输入/8点输出、交流电
FX1S-14MR-001 继电器型、8点输入/6点输出、交流电
FX1S-10MR-001 继电器型、6点输入/4点输出、交流电
FX1S-30MR-D 继电器型、16点输入/14点输出、直流电
FX1S-20MR-D 继电器型、12点输入/8点输出、直流电
FX1S-14MR-D 继电器型、8点输入/6点输出、直流电
FX1S-10MR-D 继电器型、6点输入/4点输出、直流电
FX1S-30MT-001 晶体管型、16点输入/14点输出、交流电
FX1S-20MT-001 晶体管型、12点输入/8点输出、交流电
FX1S-14MT-001 晶体管型、8点输入/6点输出、交流电
FX1S-10MT-001 晶体管型、6点输入/4点输出、交流电
FX1S-30MT-D 晶体管型、16点输入/14点输出、直流电
FX1S-20MT-D 晶体管型、12点输入/8点输出、直流电
FX1S-14MT-D 晶体管型、8点输入/6点输出、直流电
FX1S-10MT-D 晶体管型、6点输入/4点输出、直流电
功能扩展板
FX1N-232-BD RS232串行通信扩展板，1通道
FX1N-422-BD RS422串行通信扩展板，1通道
FX1N-485-BD RS485串行通信扩展板，1通道
FX1N-CNV-BD 特殊适配器转换扩展板
FX1N-8AV-BD 8点模拟电位器扩展板
FX1N-2AD-BD 模拟量输入扩展板，2通道
FX1N-1DA-BD 模拟量输出扩展板，1通道
FX1N-4EX-BD 4点输入扩展板
FX1N-2EYT-BD 2点输出扩展板
附件
FX1N-EEPROM-8L 带程序传送功能的存储盒
FX1N-5DM 显示模块
FX1N-BAT 电池
